VIRLの次期バージョン、CML(Cisco Modeling Labs)がリリースされていたことは知っていたのですが、ここ1年近くVIRLにすら触ることがほとんどなく勿体ないことをしていました。
早速ですが連休ということもあり、時間をかけてインストールしていきたいと思います。
・必要なファイルをダウンロード

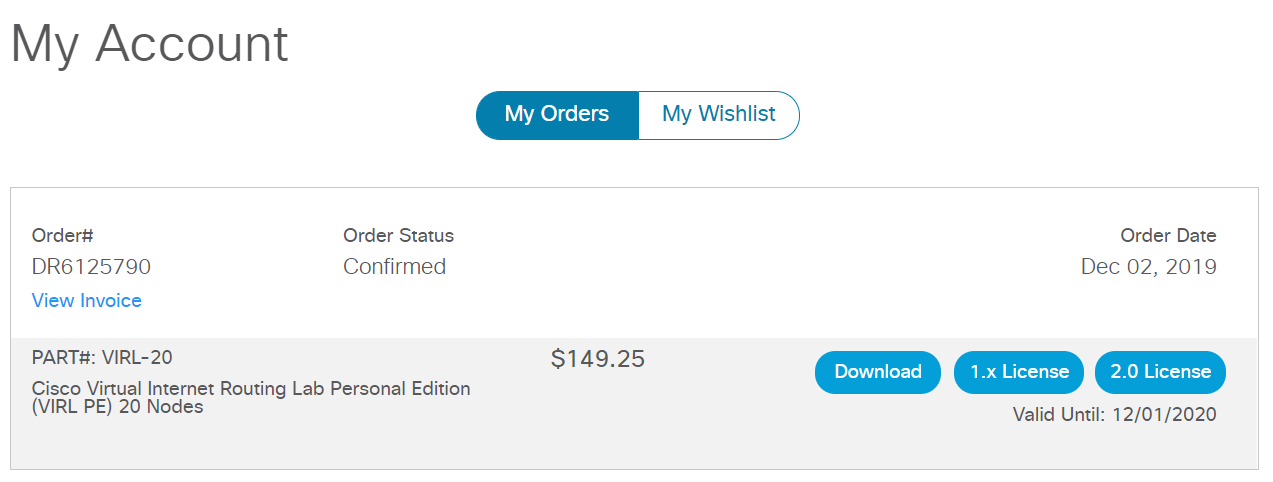

インストール用のデータはCiscoのMyAccountからダウンロードします。VIRLのライセンスが有効であれば、引き続き使用することができます。
「2.0 License」をクリックすると製品版として使用するためのトークンコードが表示されるので、コピーしておきましょう。
VMware Playerは14以降が対応しています。
・ダウンロードが終わったら、念のためにハッシュを確認しておきましょう
FileName : cml2_p_controller-2.0.0-13.el8.x86_64-93.ova
MD5 Checksum :922937ccbac00ab1d5d237bf6fb2dfe0
SHA512 Checksum :9420dd6f2bce12c984d3d5ca45a1b43cc88ed8a307158a48ef1e45c9f934a8da99b7fe9d84350d17880c6a2f4c72e0d0c52d3f68dc05bf99d9fc9dbe52d38a3a
FileName : refplat_p-20200409-fcs.iso
MD5 Checksum :42db2f82c0a392972262f36deb38acc0
SHA512 Checksum :9ea2992e7c4863404ed7110c937df5851343fa3a26e22dfdd6557daef831e4456ef4b264656f66016179e0359805ee61fe8c48b56a4a8fa56fec91c7ea7efc9c
Windowsのコマンドで、
MD5:「certutil -hashfile ファイル名 MD5」
SHA512:「certutil -hashfile ファイル名 SHA512」
とするとハッシュ値を確認することができます。
>certutil -hashfile cml2_p_controller-2.0.0-13.el8.x86_64-93.ova MD5
MD5 ハッシュ (対象 cml2_p_controller-2.0.0-13.el8.x86_64-93.ova):
922937ccbac00ab1d5d237bf6fb2dfe0
CertUtil: -hashfile コマンドは正常に完了しました。>certutil -hashfile cml2_p_controller-2.0.0-13.el8.x86_64-93.ova SHA512
SHA512 ハッシュ (対象 cml2_p_controller-2.0.0-13.el8.x86_64-93.ova):
9420dd6f2bce12c984d3d5ca45a1b43cc88ed8a307158a48ef1e45c9f934a8da99b7fe9d84350d17880c6a2f4c72e0d0c52d3f68dc05bf99d9fc9dbe52d38a3a
CertUtil: -hashfile コマンドは正常に完了しました。
*** --- *** --- *** --- ***
・CML OVAの構築
VMware Workstation Playerの「仮想マシンを開く」
「インポート」
しばらくすると、仮想マシンを読み込むことができました
メモリ：8GB以上を推奨 (VMwareの推奨最大メモリ、青▲をクリックしました)
CPU：「Intel VT-x/EPT～」にチェック
ハードディスク：16GB以上を推奨
CD：「起動時に接続」にチェック、「ISOイメージ～」で「refplat_p-20200409-fcs.iso」を指定します。
ネットワークアダプタ：ブリッジ接続(環境に応じて変更してください)
編集を終えて「OK」をクリックしたら、「仮想マシンの再生をクリック」します。

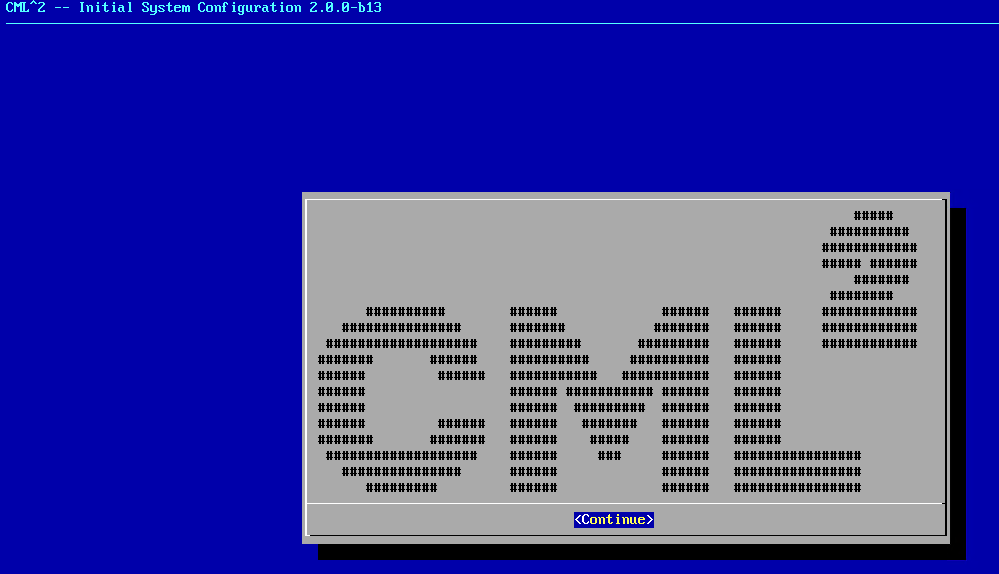

「Continue」→「(TAB)Accept EULA」
ここでは「system user」、「admin controller user」のアカウントを作る必要があり、それぞれLinuxシステムユーザ、WebGUIで使用する管理者ユーザの2つとなります。「Continue」を選択すると操作ヘルプが表示されます。
個人で使用しているので「CML-Personal」を選択します。
Linuxシステムユーザの名前とパスワードを設定します。
Username: sysadmin(デフォルト)
Password: 任意(8文字以上が必須で、推奨として1文字以上の大文字と数字、記号2文字を組み込む)
WebUIで使用するユーザの名前とパスワードを設定します。
Username: admin
Password: 任意

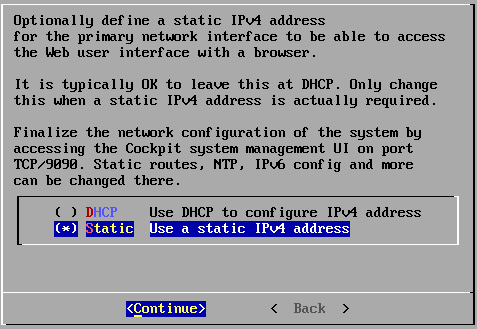

次にIPアドレスの設定になります。個人的にはVIRLのときと同じくStaticで設定しておいた方がよいかと思います。
唐突なCentOSのログイン画面で少し驚いたw

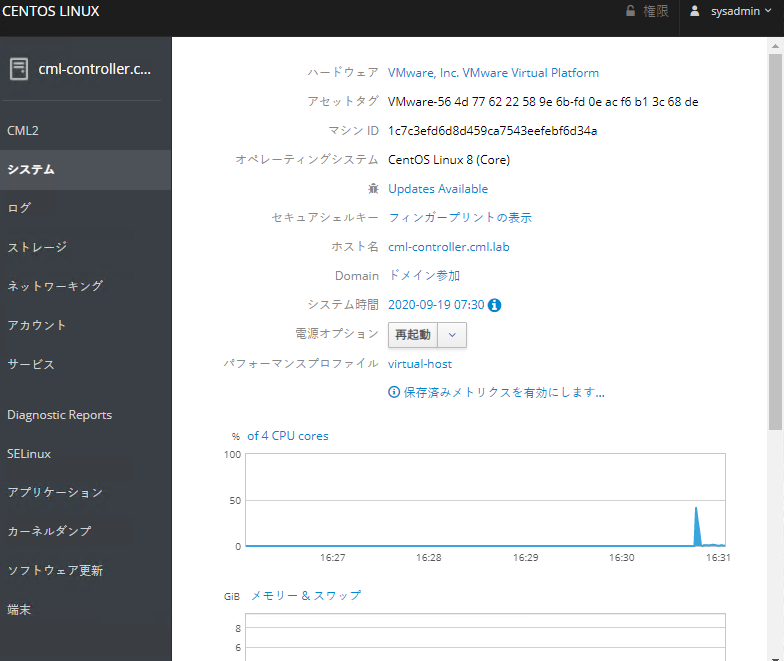

こちらはシステム周りの設定ページのようです。

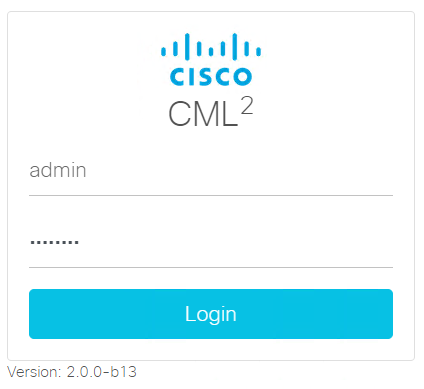

ポート番号を外したIPアドレスでアクセスすると、CMLのログイン画面が表示されます。
ライセンス状況が、「Authorized」に変わりました。画面右上の「Lab Manager」で元の画面に戻ります。
ブログにまとめながら進めたので3時間ほどかかりましたが、資料を参照しながらであれば1時間もかからずに終わると思います。
次は「Add Lab」と、VIRL時代のラボのインポートも実施したいと思います。
